北洋BTP-2200E安装条码碳带

2015-5-26 11:32:56

     北洋BTP-2200E条码打印机采用类金刚石镀膜打印头,关键件可靠性有保障,打印头组件多档式开启设计,便于更换耗材,支持300m长度的大卷碳带,打印头压力可调,可适应不同厚度纸张,具有双透射传感器和可移动式反射传感器,可适应多种纸张类型。下面深圳市互信恒科技教你怎样安装北洋BTP-2200E条码打印机碳带!

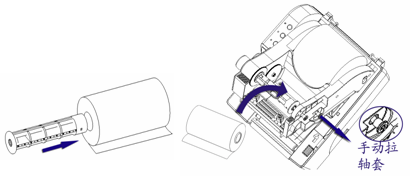

1、取出碳带芯轴和碳带,按照下图所示方向,将碳带芯轴插入碳带轴心中;碳带绕向如下右图所示;

北洋BTP-2200E

2、按照图示箭头方向双手推动打印机上该并向上翻,打开打印机的上盖;

北洋BTP-2200E

3、向下按动打印头抬起按键,抬起碳带支撑架(30°左右的角度,听到轻微的“啪”提示声,碳带支撑架将保持此位置不动);

北洋BTP-2200E

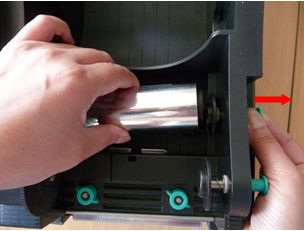

4、将碳带发放轴处的手动拉轴套向外轻拉,将碳带发放轴芯轴左侧插入发放轴拨轮的六角形凸台中;

北洋BTP-2200E

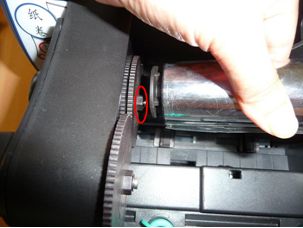

   注意:碳带发放轴左侧凹槽必须要和发放轴拨轮的六角形凸台啮合好,否则打印机可能会报警缺色带。

5、将碳带发放轴右侧对准手动拉轴套的堵头,松开手动拉轴套,发放轴碳带安装完毕;

北洋BTP-2200E

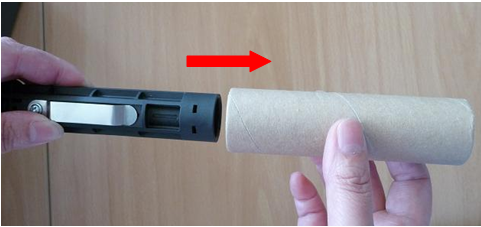

6、取出另一个碳带芯轴和碳带回收纸轴,按照下图所示,将碳带芯轴插入碳带回收纸轴中;

北洋BTP-2200E

7、将碳带回收轴处的手动拉轴套向外轻拉,将碳带回收轴左侧插入回收轴拨轮的六角形凸台;将碳带回收轴右侧对准手动拉轴套的堵头,松开手动拉轴套,碳带回收轴安装完毕;

北洋BTP-2200E

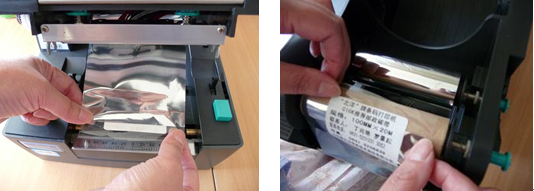

8、从已安装好的碳带发放轴上取下碳带前端,将碳带前端从打印头组件下方绕过,然后将碳带前端部分粘贴到已安装好的碳带回收轴的纸轴上;

北洋BTP-2200E

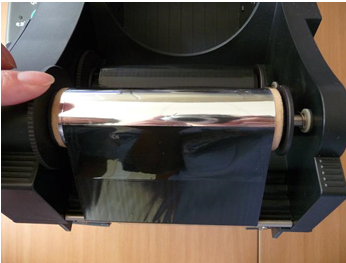

9、拨动碳带转动拨轮,使碳带缠绕在碳带回收轴上并使碳带绷紧,至此,碳带安装完毕。

北洋BTP-2200E
注意:
1、 安装时要使碳带有碳粉的一面向下;
2、 安装过程中要避免碳带起皱;



北洋BTP-2200E条码打印机安装视频:





    如果以上问题还是解决不了您的问题,直接联系你的打印机的供应商,或是登录深圳深圳互信恒科技公司网站获取该条码打印机的安装视频,参数、及北洋条码打印机报价等信息,并且可以得到相应的技术支持!
