北洋条码打印机安装碳带示意图

2014-9-23 22:37:10

    北洋BTP-2100E/2200E/2300E系列是热敏/热转印桌面型标签打印机中的经典机型,该产品采用大容量耗材结构设计,可容纳长度为300m的碳带和直径为127mm的纸卷,除此之外,在关键件可靠性及人机界面方面也有它的独到之处。针对很多客户咨询北洋打印机安装碳带的问题,深圳市互信恒科技整体出如下条码打印机碳带安装9个步骤,希望对广大用户起到实际用处!

1、取出碳带芯轴和碳带,按照下图所示方向,将碳带芯轴插入碳带轴心中;碳带绕向如下右图所示;

北洋条码打印机

北洋条码打印机
2、按照图示箭头方向双手推动打印机上该并向上翻,打开打印机的上盖;

北洋条码打印机
3、向下按动打印头抬起按键,抬起碳带支撑架(30°左右的角度,听到轻微的“啪”提示声,碳带支撑架将保持此位置不动);

北洋条码打印机

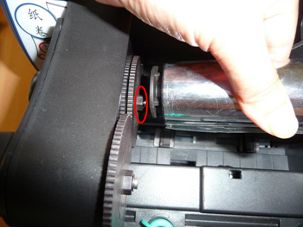

4、将碳带发放轴处的手动拉轴套向外轻拉,将碳带发放轴芯轴左侧插入发放轴拨轮的六角形凸台中;
   注意:碳带发放轴左侧凹槽必须要和发放轴拨轮的六角形凸台啮合好,否则打印机可能会报警缺色带。

北洋条码打印机
5、将碳带发放轴右侧对准手动拉轴套的堵头,松开手动拉轴套,发放轴碳带安装完毕;

北洋条码打印机

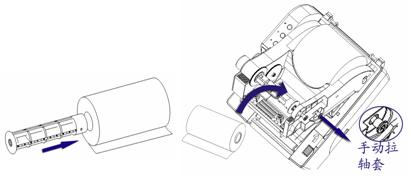

6、取出另一个碳带芯轴和碳带回收纸轴,按照下图所示,将碳带芯轴插入碳带回收纸轴中;

北洋条码打印机

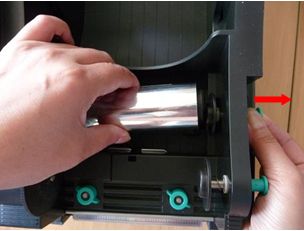

7、将碳带回收轴处的手动拉轴套向外轻拉,将碳带回收轴左侧插入回收轴拨轮的六角形凸台;将碳带回收轴右侧对准手动拉轴套的堵头,松开手动拉轴套,碳带回收轴安装完毕;

北洋条码打印机

8、从已安装好的碳带发放轴上取下碳带前端,将碳带前端从打印头组件下方绕过,然后将碳带前端部分粘贴到已安装好的碳带回收轴的纸轴上;

 北洋条码打印机

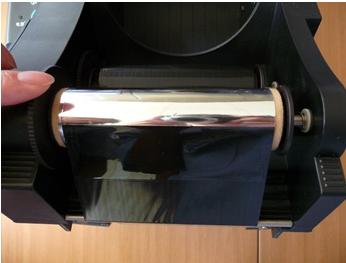

9、拨动碳带转动拨轮,使碳带缠绕在碳带回收轴上并使碳带绷紧,至此,碳带安装完毕。

 北洋条码打印机

注意:
1、 安装时要使碳带有碳粉的一面向下;
2、 安装过程中要避免碳带起皱;

在开机状态下安装好标签纸和碳带后,北洋条码打印机一般会处于暂停状态,这个时候可以按一下暂停键,让打印机处于就绪状态。然后用户可以打印测试页,看是否安装正确。
